转速/撞击子监测装置

转速是汽轮机组重要的运行监视参数，当机组转速达到110%额定转速时, 应使汽轮机紧急停机。为实现这一目的，机组保安系统在汽轮机前轴承箱中装配了危急遮断器，危急遮断器撞击子在110%额定转速时产生的离心力作用下“击出”，可使汽轮机紧急停机。

在新机组投运或机组每次大修并网前，必须做撞击子动作转速测定。为防止撞击子卡涩，制造厂规定机组在连续运行2000小时后应做一次撞击子喷油活动试验。但危急遮断器的安装部位，既无法观察它的撞击子“击出”、“缩回”的状态,也无法确定撞击子动作时的转速。

汽轮机转速/撞击子监测仪，采用微型计算机智能技术，一并解决了转速监视和撞击子监视的难题,平时显示汽轮机转速并捕捉记录机组“最高”转速，当危急遮断器撞击子“击出”、“缩回”时，内部记忆功能将“击出”、“缩回”时的转速存贮在仪表中，通过按面板“设置”键即可方便地在显示窗口显示出“最高”、“击出”、“缩回”时的转速。

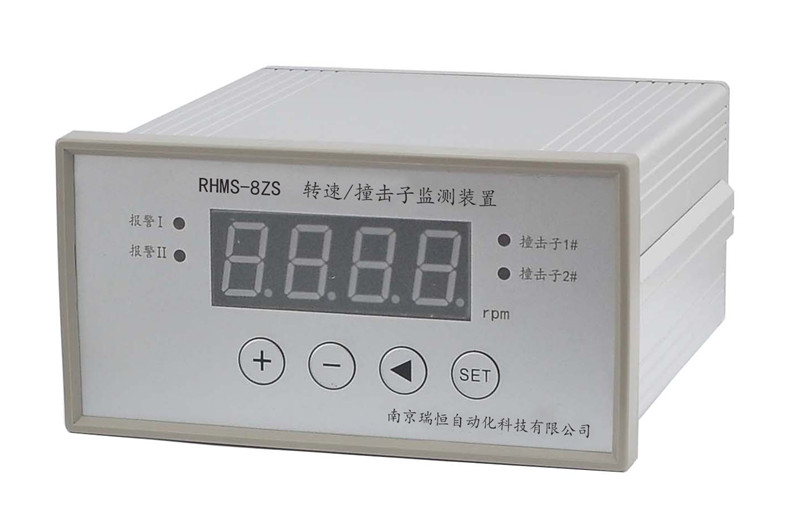

RHMS-8ZS转速/撞击子监测装置

仪表尺寸：160×80×160mm

开孔尺寸：152+1×74+1mm

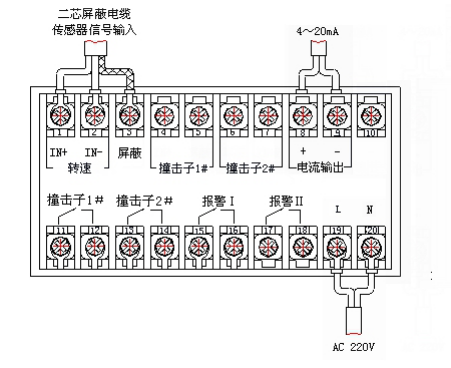

输入信号：3路磁阻式转速传感器

转速量程：4位数码管量程1-9999 rpm

分 辨 力：±1 rpm

数据记忆：撞击子击出和缩回值记忆，转速最高值记忆

电流输出： 4-20mA

报警输出：2路上限报警输出和2路撞击子报警输出

开关量容量：DC 30V / 5A或AC250V／5A（常开）
