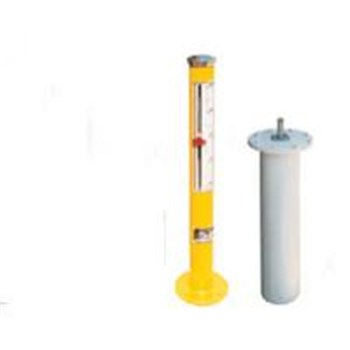

RHUT-81系列油箱油位传感器

UT-81型油箱油位传感器是非腐蚀性液体现场远传测量液位的理想指示装置。特别在汽轮机润滑油位测量中等到长期广泛使用。

测量范围：±100mm；±200mm；±300mm；±400mm  (量程由用户自定)

报警装置：上下报警限位开关位置均为可调，限位开关触点容量DC24V×0.1A  触点以常开形式输出，大于触点容量请加中间继电器

参考重量：A型： ±200mm   约35kg

          B型： ±200mm   约40 kg

          C型： ±300mm   约48 kg

被测量液体：汽轮机油，用于其它非粘滞、非强腐蚀液体的液位测量时，可调节配重来适应

现场指示精度误差：≤±3mm

被测量液体最高温度：＜85℃

RHUT-81A型外形示意图及尺寸

A型浸入式远传液位指示器（上部现场指示部分安装在运行层，下部浮筒部分安装在油箱盖上，中间用加长杆连接）。

注：现场观察面和油箱可不在同一层面，适用油箱在下层，现场观察在上层的工作环境。

RHUT-81 B型外形示意图及尺寸

B型直管式远传液位指示器（安装在油箱外，指示器底部有管道与油箱相连接）

注：工作在同一层面，安装在油箱旁，接通管道，指示液面。

RHUT-81C型外形示意图及尺寸

C 型浸入直管式液位指示器（A、B结合型，可利用指示器上法兰盘直接安装在油箱盖上）。

注：安装在油箱盖上，观察指示和油箱在同一层面。
